电加热夹层锅凡接触食品部分皆为06Cr19Ni10不锈钢制造，符合《中华人民共和国食品卫生法》的要求，具有造型美观、设计合理、结构紧凑、安装方便、操作简单、使用灵活、安全可靠、便于维修等特点，深受广大用户的喜爱与好评。

广泛应用于糖果、糕点、饮料、果汁、果酱、蜜饯、乳品与罐头等食品加工及酿造、制酒、制药与日用化工等行业，作为物料溶化、消毒、加热、热烫、预煮、配制、熬制、蒸煮与浓缩之用。同时，也适用于大型宾馆、饭店、酒店、招待所、餐厅、工矿企业、机关部队、大专院校食堂，作为煮粥、熬汤、煮饺子、烧菜与炖肉之用。

用途与特点

广泛应用于糖果、糕点、饮料、果汁、果酱、蜜饯、乳品与罐头等食品加工及酿造、制酒、制药与日用化工等行业，作为物料溶化、消毒、加热、热烫、预煮、配制、熬制、蒸煮与浓缩之用。同时，也适用于大型宾馆、饭店、酒店、招待所、餐厅、工矿企业、机关部队、大专院校食堂，作为煮粥、熬汤、煮饺子、烧菜与炖肉之用。

产品结构

1、本设备为系列产品，主要由锅体、夹套、倾翻、搅拌与机架等部分组成。

2、锅体部分由内外锅体焊接而成。内外锅体均采用06Cr19Ni10不锈钢，按GB150-1998规定采用全焊透结构拼焊而成。

3、可倾翻锅部分由蜗轮、蜗杆、手轮与轴承座等组成。

4、可倾式机架由油杯、轴承座、支架等组成。

安装与调试

1、开箱时，应检查产品与附件与装箱单是否相符，在运输过程中，产品和零部件是否有损坏，如有丢失和损坏，请及时与本公司联系解决。

2、产品出厂前已进行性能测试，所有零部件相对位置已安装调校好，用户一般只作检查，不得随意拆卸，以免重新安装调校不当，影响产品使用性能。

3、本设备不需固定，只要放在平整的水泥地面上即可。

4、供电电源应符合本设备搅拌结构形式的要求，设备外壳须有良好的接地，以免漏电发生事故。

5、安装时，应注意保证进油管道的畅通，不得有阻塞现象。

操作须知

1、接电、加注导热油：

(1)在外胆旋弧右后方45°处R3/4”×90外丝头及3/4丝扣式球阀各一个，用于排气。排气装置在夹套的高端，这样有利于导热油加热过程中气体的排出，以防止导热油加热过程中飞溅出来。

(2)200L锅当加注L-QC320型号导热油38kg(数量仅供参考)时，先将锅放平，用锁紧装置固定好锅体，再将排气球阀与进油油壶装置相连接使用，打开测油孔用于排气，要注意观察测油孔，把锅放平导热油于此孔溢出为止，此孔也是平时导热油观察孔，当导热油少于此限位时请加注。

(3)当导热油开始加热时要把进油油壶装置拆下，并打开排气球阀，加热完毕后关闭排气球阀，摇动手柄翻锅倒料即可。将进油油壶装置作为配件使用，加油时将加油装置与排气球阀相连接使用，加油完毕将其拆下。

(4)锅后PT100用于测导热油温度，通过电控箱检测到设定温度，当超过此设定温度时，将不会继续加热，反之，当低于此设定温度时，将继续加热。

(5)在底部放油装置处，安装3/4球阀(耐高温300℃)，当需要放油时可打开此球阀，这样可以使放油更方便。

2、将锅刷洗干净，投入物料，应先注入导热油，接通电源，待物料达到所要求的温度和预定的加热时间时，关闭电源。可转动手轮，使锅体倾斜，进行卸料。至此，即完成一次作业。

3、每进行一次作业，应检查导热油的容量，以免造成干烧，损坏设备。

4、为保证导热油的清洁，应每隔3个月更换一次。

5、为保持清洁，每使用一次，即应清洗一次。

6、可倾式夹层锅在使用前应检查转动部位润滑是否良好，应将油杯中注满润滑脂并可将蜗轮、蜗杆的咬合处，注入适量润滑脂。

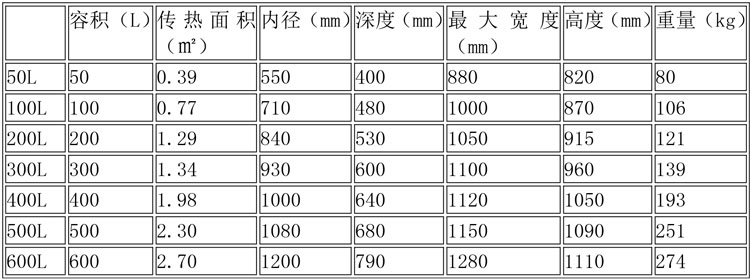

型号
