一、静态提取罐综述

静态提取罐也叫静态多功能提取罐，为无搅拌静态提取设备，适用于中草药、植物、动物、食品、生物药、化工行业的常压、减压、加压、水煎、渗漉、强制循环、热回流、挥发油提取及有机溶媒回收等工艺过程。静态提取罐可实现真空减压提取，降低沸点。静态提取罐主要形式有正锥型提取罐、斜锥型提取罐、直筒型提取罐、蘑菇型提取罐四种形式，常用的为正锥型提取罐。正锥型提取罐、斜锥型提取罐、直筒型提取罐、蘑菇型提取罐可作静态提取罐，也可配备不同的搅拌器做动态提取罐。静态提取罐高度较动态提取罐较低，适合厂房高度受限制的工厂使用，虽然不带搅拌，但是可以通过加热温度提高，泵强制循环，排渣门蒸汽直入等方式提高提取效率和提取得率。

二、静态提取罐结构特点简介

成套静态提取罐主要由主罐(提取罐)、捕沫消泡器、冷凝器、冷却器、油水分离器、过滤器、泵等七部分结构组成。提取罐是主罐，是提取反应的主体设备，在提取罐内实现原料的蒸煮，升温，降温，蒸发，回流，除油等。提取罐一般是采用旋转式锁紧排渣门出料，方便、快捷、安全有保证。捕沫器顶部设置快开结构，以便于拆卸消泡结构，内置消泡结构易于拆卸和清洗。冷凝器、冷却器、汽液分离器、过滤器等根据工作压力、换热面积、壳程壁厚、列管规格等实际情况设计。

静态提取罐配备CIP清洗自动旋转清洗球、实时在线温度显示、压力表、防爆视灯、视镜、快开式投料口等，确保操作简便，符合GMP标准。设备内筒体材质为优质不锈钢SUS304、SUS316L，保温介质采用硅酸铝/岩棉/聚氨酯等保温，保温介质外包不锈钢外包，美丽大方。

三、静态提取罐操作说明

做好前期准备工作后，将药材从罐体上部投料口投入罐内，开启进水阀，根据制备工艺要求确定加入量约药材的5~8倍水(或有机溶媒下同)。罐内加入药材与水后应留有一定的空间。

开启提取罐加热夹套蒸汽，如需快速加热也可同时开启直通蒸汽阀，迅速加热至沸腾，罐体内溶液沸腾后，溶液蒸汽夹带着较低沸点的芳香油份上升至冷凝器再经冷却器流至油水分离器，依据油水不同比重原理，将芳香油分离收集备用，待油份基本收集完后，将油水分离器中的溶媒放回提纯罐内，以保持提取罐罐内溶液量。第一次提取沸腾时间约2小时，第一次提取结束后，关闭蒸汽。打开放液阀将罐内提取液经过过滤器后泵至贮液罐。

第二次加入溶液，依第一次提取方法提取约1小时30分钟，合并第一次药液。第三次加入溶液，依此提取40分钟至1小时，合并三次药液。此时提纯罐内溶液无色(药物有效成份基本提尽)自然滤干残液后，开启出渣门排出药渣。如是用乙醇作提取液则第三次过滤药液后加入适量的水，打开蒸汽回收乙醇溶剂待后批次备用，再排出药渣。排出药渣后，打开清洗阀门进行就地清洗(CIP)清洗完毕后关闭出料门，进行下批投料。

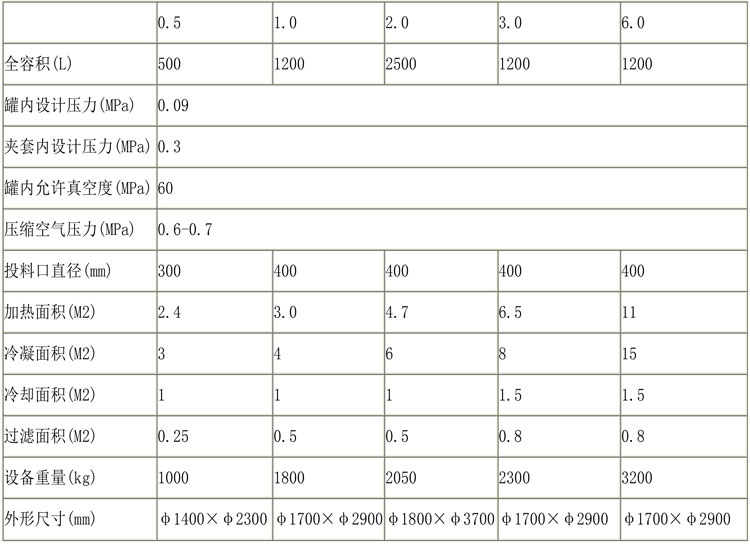

四、静态提取罐选型参数表
