一、提纯罐概述

提纯罐也叫提纯设备，顾名思义就是将物料的纯度提高，有效物质提取出来，进行提取、纯化、分离、回收，因此提纯罐也称提取罐，这是提纯罐用在不同行业的不同叫法，大同小异，功能和特点同提取罐，提取设备，渗漉罐等。提纯罐可以用于中药、食品、化工行业的常压、水煎、加热回流、强制循环渗透、芳香油提取及有机溶媒回收等多种工艺操作，具有提纯效率高，提取率高，操作方便、快捷、安全等优点。

二、提纯罐原理

常见的提纯罐的原理：

(1)水提：水和中药按照一定的工艺配比装入提纯罐内，开始给夹套通蒸汽，罐内沸腾后逐渐减少蒸汽供给，保持罐内微沸即可，根据提纯工艺维持一定时间，确保中药或中药饮片或草药中的有效成分充分溶解到水中，保证提纯得率。

(2)醇提：先将药和酒精/白酒按照一定的工艺配比加入罐内，使系统处于密闭状态，给夹套通蒸汽，罐内达到需要温度时减少热源供给，使罐内温度维持在工艺需要的温度，达到一定时间，确保中药或中药饮片中的有效成分充分溶解到酒精中。上升蒸发成汽态的酒精经过冷凝器冷凝和冷却器冷却后成液态酒精回流储存，待蒸馏提纯后再利用;为了提高效率，可用泵强制循环，使药液从罐底部通过泵吸出，再从上部循环回至罐内。

(3)提油：先把含有挥发油的中药和水按照一定的工艺配比加入到提纯罐内,给夹层热源蒸汽(有夹套)，达到蒸发挥发温度后，调整蒸汽的进量，并按照工艺要求维持罐内温度达一定时间，挥发后的芳香油可通过冷却系统进行冷却回收，经冷却的药液通过油水分离器分离重油和轻油及水。

三、提纯罐的设计特色：

1、快开式保险出渣门：采用气缸和控制面板进行操作，可通过控制面板自动开闭罐盖，采用三个或四个气缸，设置保险装置，防止意外操作，安全系数高，适合中小型出渣门使用。

2、旋转式出渣门：全自动开闭罐盖，可实现高温高压提取，旋转式压力可达7Bar，给提取工艺提供了更多选择，也可以适应一些特殊工艺的要求，安全可靠，具有自锁功能，不错位，不移位，出料方便。

3、大口径出渣门：采用大口径出渣门，出渣快，出渣方便，效率高。

4、材质特点：提纯设备凡与药液接触的部位均采用304/316L不锈钢制造，具有无毒、无脱落、良好的耐腐蚀性，不仅能使中药产品质量得到保证，而且设备使用寿命长。

提纯设备可以与其他辅助设备联合使用，例如捕沫器、冷凝器、双联过滤器、油水分离器等。油水分离器主要针对醇提用来收油操作。整套设备是在完全密封闭的可循环的系统内完成，同时在废液中收回有机溶媒。提取设备具有提取时间短、生产效率高、能耗少、升温时间快、应用范围广、操作简单、安全可靠等特点。

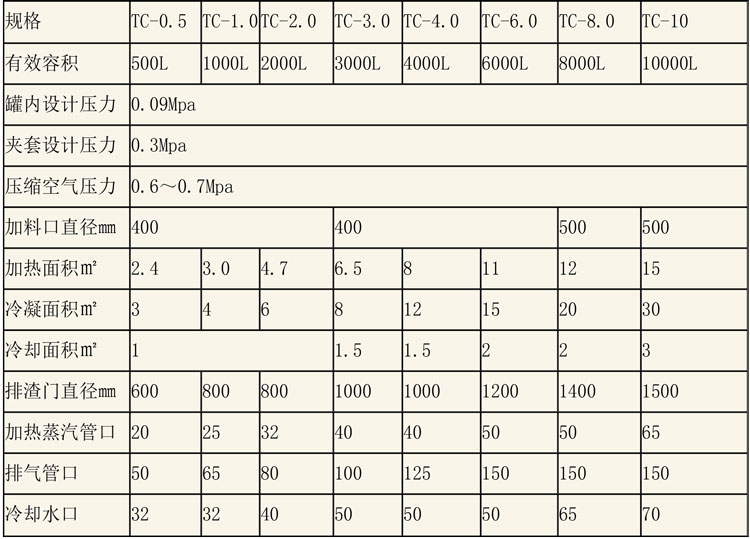

四、提纯罐基础选型参数表：
