一、萃取罐概述

萃取罐别名提取罐，顾名思义就是从植物的根茎叶等部位或动物的身体等提取有效成分，如多酚物质，胶原蛋白，脑蛋白，骨素，骨肽等。根据萃取或提取的原料的不同，如植物根茎叶、中草药材、骨头、骨渣等原料的不同，采用的萃取罐的形式不同，常见的有直筒型萃取罐、正锥形萃取罐、蘑菇型萃取罐、动态萃取罐、静态萃取罐等。各萃取罐的形式由于原料及加工工艺的差异，形式上各有特色。我公司多年来致力于中药、食品、化工等行业萃取罐的设计、开发与制造，经验丰富，质量可靠，欢迎非标定制。

二、萃取罐结构特点简介

1、工作容积：萃取罐的容积0.5m³、1m³ 、1.5m³ 、 2m³ 、 3m³、5m³、6m³、 8m³、10m³，工作容积为全容积的50%~80%，也就是全容积要比有效容积大。一般设计按照有效容积进行设计。

2、萃取罐工作温度一般为10～150℃;结构形式：直筒型、蘑菇型和正锥型; 罐体可分段加热，排渣门底盖采用直通蒸汽加热或底部间接加热，筒体底盖过滤，方便拆卸。罐内工作压力可以是常压和压力。投料口为带自锁功能和观察视窗的，底盖有安全锁紧功能和控制面板进行控制。气动控制箱用于出闸门和投料口的开关盖控制。

3、设备内表面(与物料接触部分)机械抛光，并采用抛光后无油化处理。

4、提取罐至少但不限于有投料(人孔)、视孔、照明孔、排气口、回流口、强制回流口、压力表口、排空口、排液口、直通蒸汽口、饮用水进口、温度探头接口及安全阀等相关工艺开口。

5、萃取罐主要由主罐(萃取罐)、捕沫器、冷凝器、冷却器、油水分离器、过滤器、泵等七部分结构组成。锥型萃取罐是主罐，萃取罐是提取反应的主体，在萃取罐内实现原料的煎煮，升温，降温，蒸发，回流等。萃取罐一般是采用排渣门出料，方便快捷安全。捕沫器顶部设置快装盖，以便于拆卸消泡件构，内置消泡件构易于拆卸和清洗。冷凝器、冷却器、汽液分离器、过滤器等根据实际情况设计如：工作压力、换热面积、壳程壁厚、列管规格等。欢迎非标定制各种萃取罐。

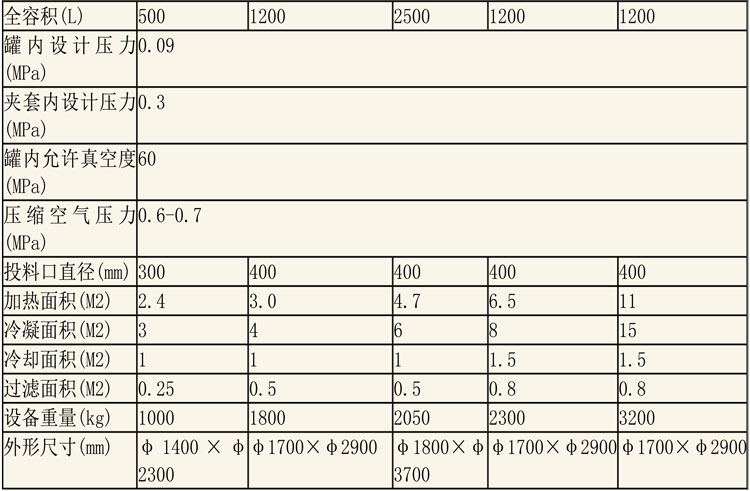

三、萃取罐主要技术参数
