真空减压浓缩罐包括浓缩器、冷凝器、汽液分离器、冷却器、受液桶五部件，浓缩器为夹套结构，冷凝器为列管式，冷却器为盘管式结构。本设备适用于制药、食品、化工等行业对料液的浓缩，并且可作为回收酒精和简单的回流提限之用。设备与物料接触部分采用不锈钢制造，具有良好的耐腐蚀性能，并符合 GMP医药标准。

真空浓缩器主要包括，夹套式浓缩罐，气滤丝网式捕液器，列管式冷凝器，蛇管式冷却器以及受液贮罐等五部分组成，浓缩罐为夹套结构。

其他所需的真空系统(真空泵、缓冲罐等)，料液计量罐，排液泵等由客户自行配套，也可根据客户要求，由我厂代为配套。

真空浓缩设备适用于制药、食品、化工等行业对料液的浓缩，并且可作回收酒精和简单的回流提取之用。设备与物料接触部分均采用不锈钢制造，具有良好的耐腐蚀性，并且符合GMP标准。

二、真空浓缩器结构和特点

1、为防止物料被污染，真空减压浓缩器内凡与物料接触部分均采用不锈钢制造。

2、为提高汽液分离和捕集雾沫的效果，在浓缩罐顶部增设气滤式过滤网层。

3、为克服浓缩罐顶二次蒸汽在未进入冷凝器前被冷凝而返回罐内的缺点。本设备将冷凝器改为斜卧式。

4、为提高设备的生产能力，本设备将浓缩罐夹套的加热面积，冷凝，冷却器的面积均有不同程序加大。

5、为防止浓缩罐出液管的死角，本产品中采用不锈钢球形考克，直接安装在罐底。

6、在浓缩罐下部设置了快开式手孔，以便清理罐内残液、残渣。

三、真空浓缩器操作

真空减压浓缩器加入料液采用真空加料。

先开启真空泵，同时开启进料阀，使罐内液面不要超过罐身上的视镜，以保证一定的蒸发空间并可减少雾沫夹带。

关闭加料阀后即可打开夹套蒸汽进入阀门，使罐内料液料液适应沸腾并开始蒸发(加热蒸汽经减压阀减至≤1.5kg/cm2后方可进入夹套)，为加快蒸发速度、降低蒸发温度采用减压浓缩，其真空度由用户根据不同要求自行确定。在打开夹套蒸汽阀的同时，应开启冷却水进口阀。

随着罐内料液的不断蒸发，液面下降。因此其加料可采用连续加料，以保证罐内液面不变动。也可间断加料。不管哪种，均可在操作中随时利用罐内真空进行加料。

当操作完毕后，须在完全排除真空或负压的情况下(即真空泵停止，排气管口上的阀门打开，p1、p2真空表上无真空度)，再进行人工操作，例如打开出料口、出渣口、排液口等。

浓缩液的比重对中药液不宜大1.2~1.25，否则给出料及清洗带来一定困难。

四、真空减压浓缩罐主要用途

主要适用于制药、食品、化工等工业部门对液料的浓缩，并且亦能回收酒精和简单的回流提取。

五、结构和操作

本设备主要包括浓缩罐、第一冷凝器、汽液分离器、第二冷凝器、冷却器、受液桶六个部件组成，全部用不锈钢制造。

为了适应不同规模药厂及试验性部门的需要，减压浓缩罐规格系列包括50L、100L、200L、300L、500L、700L、1000L和2000L共八种浓缩罐为夹套结构，冷凝器为列管式，冷却器为蛇管式。

加料采用真空加料，所以使用时，开启真空泵同时开启进料阀，罐内液面为了保证一定的蒸发空间，拟与筒体视镜相近为宜。关闭加料阀门后即可打开夹套蒸汽阀门，使罐内料液适度沸腾，开始蒸发。为了加快速度，采用减压浓缩，其真空度的高低由用户的不同要求自定。

本设备用作浓缩工艺时，第一冷凝器不必通入冷凝水，否则会产生内回流，减慢浓缩速度，而在回收酒精或作简单提取工艺时第一冷凝器通入冷凝水使其产生冷凝水使其产生冷凝作用才有意义。

操作可分连续和间隙两种，如果采用减压工艺，连续进料，在进料管路上应配制流量计，控制进料量。流量计型号建议采用LZB10、或LZB-15，其流量范围根据浓缩罐容器大小而定。加料高度，不使罐内液段超过筒体视镜为宜。但目前不少药厂以间隙操作为多，这样操作比较简单，效率亦较低，但操作比较方便。出料只能在罐内恢复常压后进行，所以是间隙出料。

本设备达到浓缩的原理较简单，即将提取液加热沸腾，蒸发水份，在被蒸发的二次蒸汽中带有有效成份的泡沫在汽液分离器中分离出来回流缸内，以免浪费，蒸发强度一般在50~60，由于结构所限和便于清洗，浓缩液的比重不宜大于1.2~1.25kg/m2h，否则给出料和清洗会带来一定难度。

本设备适用于中药、食品、保健品等料液的真空浓缩、蒸馏酒精回收和简单的回流提取。

特点：该机可以称为一件优秀的工艺品。全部采用不锈钢制作，配有自动喷淋清洗系统、自动上料、省时省力、功效高、质量好，确保生产过程，符合GMP质量标准。设备外饰抛光或哑光。根据客户要求，亦可同时提供真空刮板式浓缩器。

构造：

▲本设备主要包括浓缩罐、第一冷凝器、汽液分离器、第二冷凝器、冷却器、受液桶六个不锈钢部分组成。浓缩罐为夹套结构，冷凝器为列管式，冷却器为盘管式。

原理：

▲物料可采用自流或真空抽入浓缩罐内，利用夹套通蒸汽进行加热，加料高度以达到罐体视镜中心为宜。上升的蒸汽由第一冷凝器控制回流量，根据不同物罐内，对于工业溶剂(如酒精)经第二冷凝器和冷却器最后在受液槽取得。

备注：

▲本设备可以常压或减压生产，可以间歇或连续生产。当连续生产连续进料时其进料管应加流量计。在连续减压生产过程中对浓缩罐出料要先使罐内恢复常压后方能出料。

本设备主要适用于制药、化工、轻工等行业液体物料的浓缩蒸发，并可用于酒精等有机溶媒的蒸馏回收等工艺过程。

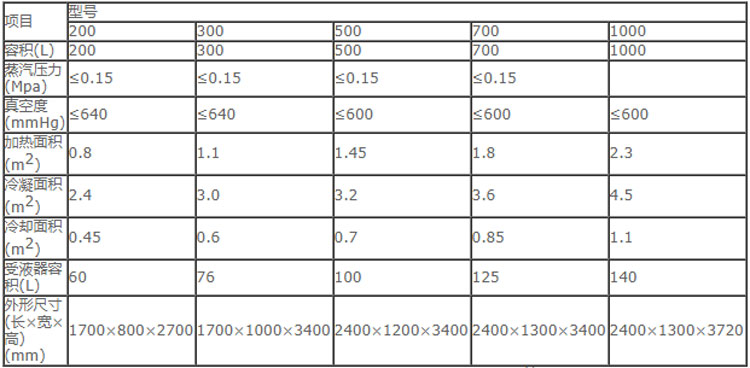

结构特点： 本设备共有五个规格系列(见主要技术参数表)，全部采用不锈钢材料制造，结构紧凑，型式美观，洁净耐用。主要包括浓缩罐，第一冷凝器，气液分离器，第二冷凝器，冷却器，受液槽六个部件。浓缩罐为夹套结构，冷凝器为列管式，冷却器为蛇管式。

工作原理：物料可采用自流或真空抽入浓缩罐内，利用夹套通蒸汽进行加热，加料高度以达到罐体视镜中心为宜。上升的蒸汽由第一冷凝器控制回流量，根据不同物罐内。对于工业溶剂(如酒精)经第二冷凝器和冷却器最后在受液槽取得。本设备可以常压或减压生产，可以间歇或连续生产。当连续生产连续进料时其进料管应加流量计。在连续减压生产过程中对浓缩罐出料要先使罐内恢复常压后方能出料。
