一、倒锥型多功能提取罐概述

倒锥型多功能提取罐属于多功能提取罐的一种，简称倒锥型提取罐，适合于中药、食品、化工、化妆品等行业的常压、微压、水煎、浸渍、温浸、热回流、强制循环渗漉、芳香油回收、有机溶剂回收等工艺操作。倒锥型多功能提取罐结构形式是锥型，外型上小下大，呈倒锥型，这种提取罐出渣方便，加热效果好，但是相对来说制造相对麻烦些，制造工艺上废料比较多。倒锥型提取罐是比较常见的提取罐，适合于固含量较大的物料的提取精制。

二、倒锥型多功能提取罐的结构组成及特点

倒锥型多功能提取罐也就是下面为锥型的提取罐。这种罐体采用优质不锈钢304或316L制造，设备内表面抛光处理，洁净无死角无残留不吸附。罐体壁厚设置根据罐体温度和压力、物料腐蚀性等计算，耐压好，板面整齐，提取效率高。出渣门采用自有专利设计，主气缸闭合排渣门后，两卧式气缸推动旋转锁圈，锁圈特有的结构可以使出渣门上升锁紧，出渣门具有安全、可靠、易操作、易开启、密闭性好等特点，在断电断气情况下可实现自锁功能。我公司设计的出渣门不移位、不渗漏，不跑液，安全性高，可自锁。提取罐上管口配置：

A、快装人孔(投料口)DN400，向左方开启;

B、CIP万向清洗器1套，材质为304，在0.15kg以上可360度旋转并清洗；

C、视镜灯(防爆);符合GMP要求，工作电压24V，视镜采用钢化玻璃；

D、双金属温度计1块，量程0-150℃，压力表1块;真空压力表1块；

E、管口：出渣口、进出液口、冷凝冷却水进出口、蒸汽进出口、备用口、放空口等(除温度计、压力表为螺纹接口，其余均为快装式连接方式)；

F、设备部件连接元件如管道、阀门、卡箍、法兰等。

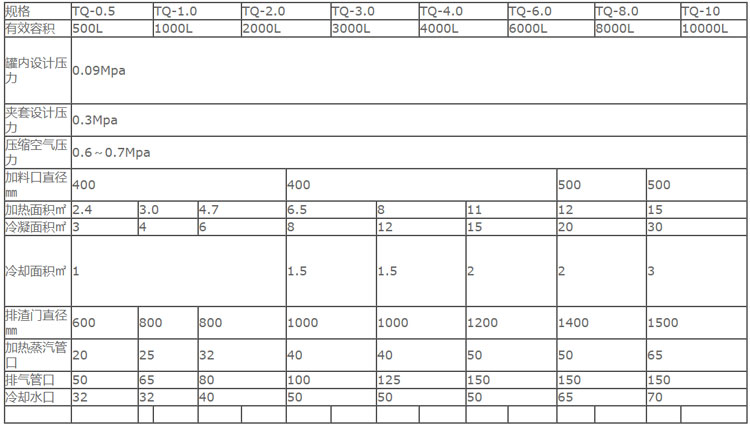

三、倒锥型多功能提取罐规格选型参照表
